繼電保護測試儀是電力系統繼保裝置調試、檢驗和校驗工作中不可或缺的專業設備,其核心功能是向被測繼電保護裝置(如差動保護、過流保護、距離保護等)提供精確可控的電壓、電流量,從而模擬電網故障條件,驗證保護動作的正確性和靈敏度。理解測試儀內部的電壓源與電流源輸出原理,對于掌握繼保試驗的準確性與可靠性至關重要。
一、電壓源輸出原理:從穩壓到模擬故障電壓的全過程
繼電保護測試儀的電壓源主要用于輸出單相或三相標準電壓信號,用于驗證電壓繼電器、方向元件、欠壓保護、過壓保護等功能。其內部通常包含可編程穩壓模塊、SPWM 或 DAC 波形合成技術以及高精度閉環控制系統。
測試儀通過 DSP 或 FPGA 控制模塊生成數字電壓波形,經 D/A 轉換后得到基礎模擬信號,再通過精密放大與隔離模塊輸出可控幅值的交流電壓。在閉環控制過程中,輸出端實時反饋至控制單元,通過 PI 或自適應控制算法不斷調整,使電壓輸出具備高穩定性、高線性度和低諧波特性,確保繼保裝置接收到真實可靠的電壓條件。
二、電流源輸出原理:模擬故障電流的核心能力
電流源是繼電保護測試儀最關鍵的功能之一,其任務是在試驗中提供高精度、大電流、低失真度的電流信號,尤其在過流保護、差動保護、方向元件校驗中發揮重要作用。
在工作原理上,電流源輸出通常采用大功率線性放大或高性能 PWM 放大方式,通過控制電流輸出通道的電壓,實現對電流大小的精確控制。電流源輸出同樣建立在閉環控制基礎上,實時監測輸出電流,動態調整驅動信號,確保電流波形的幅值、相位和頻率嚴格符合設定值。在一些高端繼保測試儀中,還具備過載控制、快速限流、短路保護等設計,使電流輸出穩定可靠,滿足現場重載測試需求。
三、多通道協同輸出:構建完整的故障模擬場景
現代繼電保護測試儀通常具備三相電壓、三相電流輸出能力,通過同步控制技術實現各通道間的相位一致性。DSP/FPGA 的高速并行運算能力,使測試儀能夠模擬各種復雜的故障條件,如單相接地、兩相短路、三相故障、正負序分量變化等。
多通道的精密同步,讓繼保工程師能夠模擬真實電網特性,從而準確驗證保護裝置的動作值、時間特性、方向判據、差動判據等關鍵參數。
四、保護裝置聯調與自動化測試:提升繼保工作的智能化水平

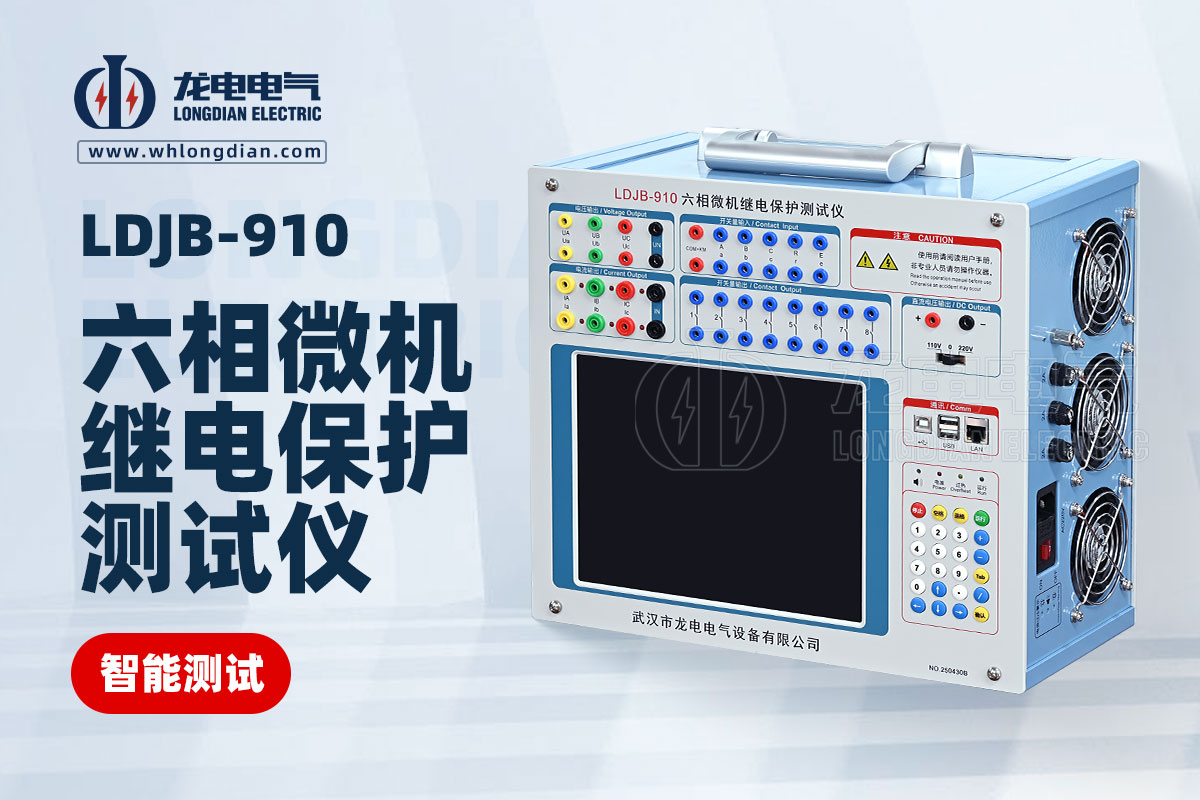

隨著電網智能化發展,繼保測試需求越來越多樣化。武漢市龍電電氣設備有限公司生產的繼電保護測試儀在傳統功能基礎上,引入自動化測試腳本、故障回放、特性掃描等功能,實現從輸出源控制到試驗分析的完整閉環。
通過高精度電壓/電流源輸出與智能控制算法,測試儀可快速完成保護裝置的整組試驗和定值校驗,提高調試效率,減少人為誤差,為電網安全運行提供技術保障。
總體來看,繼電保護測試儀的核心能力來源于其高精度電壓源、電流源輸出技術及先進的數字控制系統,這些技術共同構成了可靠、穩定、可控的測試平臺,使繼保試驗更加精準、安全和高效。
